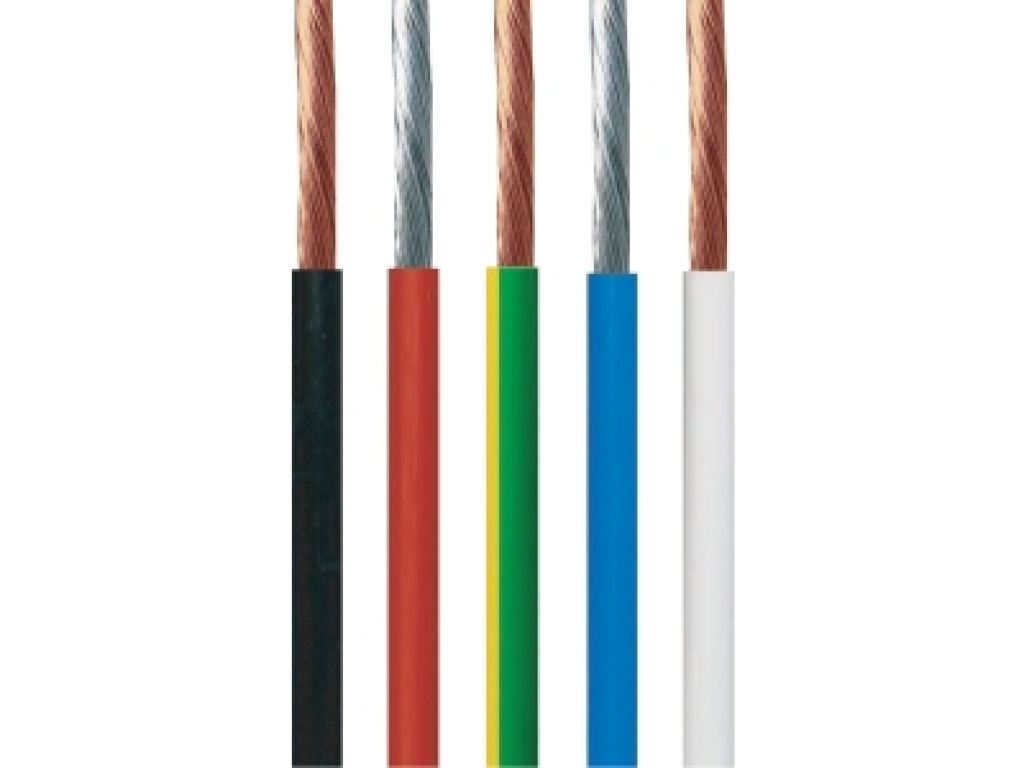

Aksan Kalaylı Tek Damarlı Tesisat Kabloları
Universal açıklamalar / Universal Explanations.
TR: 0,75 mm² – 6 mm² aralığındaki bükümlü, kalaylı veya tavlı çok telli bakırdan ANV tipi tesisat kablosudur. 50 volt'a kadar olan elektrik tesisatlarında kullanılan kablolardır.
EN: Between 0,75 mm² – 6 mm² stranded, tnned or non-tned copper wred nstallaton cables. It used aselectrcal nstallaton defned up to 50 volt.
RU: Монтажные кабели из многожильных, луженых или.нелуженых медных проводов сечением от 0,75 мм² до 6 мм².Используется в качестве электроустановки до 50 вольт
AR: كابلات الأسلاك المعدنية النحاسية المعلبة أو غير المعلبة بين 0,75مم 6مم للتركيب يتم استخدامها كتركيبات كهروبائية محدة حتى 50فولت
| İLETKEN | Yalıtım Kalınlığı (mm) | Kablo Dış Çapı (mm) |
| Ana Kesit Alanı | Tellerin Yaklaşık Sayısı | Tek Tel Çapı (mm) | İletken Çapı | 20°C de İletkenin Maximum Direnci |
| (mm²) | Adet | Diameter of Max Wire | Maximum Diameter | Bakır | Kalaylı Bakır | Anma | En Küçük | Min. | Max. |
| 0,50 | 16,00 | 0,21 | 1,10 | 37,10 | 38,20 | 0,60 | 0,48 | 1,80 | 2,30 |
| 0,75 | 24,00 | 0,21 | 1,30 | 24,70 | 25,40 | 0,60 | 0,48 | 2,00 | 2,50 |
| 1,00 | 32,00 | 0,21 | 1,50 | 18,50 | 19,10 | 0,60 | 0,48 | 2,20 | 2,70 |
| 1,50 | 30,00 | 0,26 | 1,80 | 12,70 | 13,00 | 0,60 | 0,48 | 2,50 | 2,70 |
| 2,00 | 28,00 | 0,31 | 2,00 | 9,42 | 9,69 | 0,60 | 0,48 | 2,80 | 3,30 |
| 2,50 | 50,00 | 0,26 | 2,20 | 7,60 | 7,82 | 0,70 | 0,56 | 3,60 | 3,60 |
| 3,00 | 44,00 | 0,31 | 2,40 | 6,15 | 6,36 | 0,70 | 0,56 | 3,30 | 4,10 |
| 4,00 | 56,00 | 0,31 | 2,80 | 4,71 | 4,85 | 0,80 | 0,64 | 3,90 | 4,10 |
| 5,00 | 70,00 | 0,31 | 3,10 | 3,94 | 4,02 | 0,80 | 0,64 | 4,20 | 4,10 |
| 6,00 | 84,00 | 0,31 | 3,40 | 3,14 | 3,23 | 0,80 | 0,64 | 4,50 | 5,00 |
